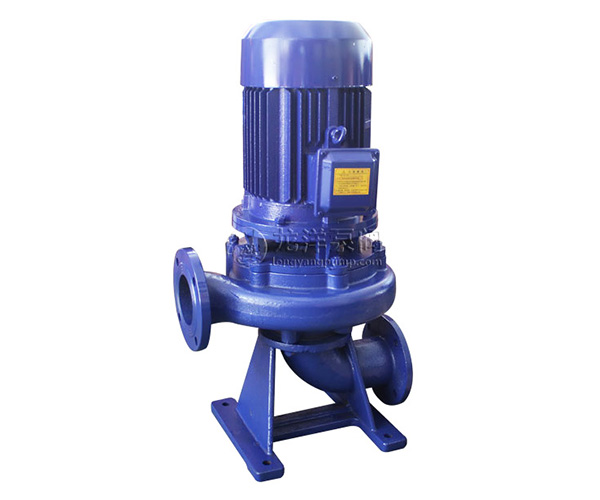

LW直立式無堵塞排污泵
品牌：龍洋泵閥
型號：LW直立式
流量：2～1500 m3/h
揚程范圍：3～45m
額定轉速：970～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×10 3 kg/m3
系統工作壓力：≤0.6Mpa
產品概述
LW型無堵塞直立式排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。 LW立式排污泵采用獨特葉輪結構和新型機機密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有較高的效率，葉輪經動靜平衡試驗，使泵在運行中無振動。該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。

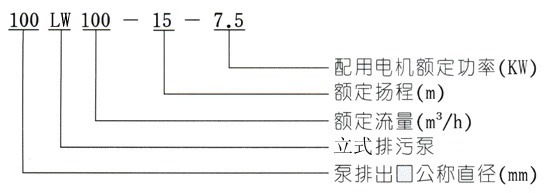

型號意義
產品用途
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。
主要特點
1、立式排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、LW排污泵設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。
4、水泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。
5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。
7、雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。
8、LW立式排污泵浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。
9、在使用揚程范圍內保證電機運行不過載。
10、根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。
11、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
工作條件
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m;
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
技術參數
| 型號 |
口徑 mm |
流量 m3/h |
揚程 m |
功率 KW |
轉速 r/min |
效率 % |
使用揚 程范圍 |
|---|---|---|---|---|---|---|---|
| 25LW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 | 10-22 |
| 32LW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 | 8-15 |
| 40LW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 | 6-15 |
| 40LW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 | 15-30 |
| 50LW20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 | 3-7 |
| 50LW10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 | 4-10 |
| 50LW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 | 6-15 |
| 50LW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 | 10-25 |
| 50LW18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 | 15-30 |
| 50LW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 | 17-32 |
| 50LW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 | 20-40 |
| 65LW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 | 6-15 |
| 65LW37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 | 6-13 |
| 65LW25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 | 15-30 |
| 65LW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 | 20-40 |
| 65LW35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 | 35-50 |
| 65LW35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 | 40-60 |
| 80LW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 | 3-7 |
| 80LW43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 | 5-13 |
| 80LW40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 | 6-15 |
| 80LW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 | 12-25 |
| 100LW80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 | 4-10 |
| 100LW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 | 5-10 |
| 100LW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 | 8-15 |
| 100LW85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 | 10-20 |
| 100LW100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 | 10-25 |
| 100LW100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 | 12-30 |
| 100LW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 | 15-35 |
| 125LW130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 | 7-15 |
| 125LW130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 | 10-20 |
| 150LW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 | 4-9 |
| 150LW180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 | 5-15 |
| 150LW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 | 8-20 |
| 150LW180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 | 12-25 |
| 150LW130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 | 15-30 |
| 150LW180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 | 15-30 |
| 150LW200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 | 13-30 |
| 200LW300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 | 3-7 |
| 200LW250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 | 4-11 |
| 200LW400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 | 5-10 |
| 200LW400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 | 6-13 |
| 200LW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 | 7-15 |
| 200LW300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 | 8-15 |
| 200LW250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 | 12-22 |
| 200LW350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 | 10-25 |
| 200LW400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 | 13-30 |
| 250LW600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 | 3-9 |
| 250LW600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 | 5-12 |
| 250LW600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 | 6-15 |
| 250LW600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 | 8-20 |
| 250LW600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 | 12-25 |
| 250LW800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 | 5-12 |
| 300LW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 | 7-15 |
| 300LW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 | 8-15 |
| 300LW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 | 10-20 |
| 300LW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 | 12-20 |
| 300LW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 | 11-20 |
| 300LW1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 | 12-25 |
| 350LW1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 | 4-10 |
| 350LW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 | 6-15 |
| 350LW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 | 8-18 |
| 350LW1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 | 15-28 |
| 350LW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 | 20-36 |
| 400LW1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 | 3-10 |
| 400LW2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 | 6-15 |
| 400LW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 | 10-22 |
| 400LW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 | 12-26 |
| 400LW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 | 15-30 |
| 400LW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 | 17-32 |

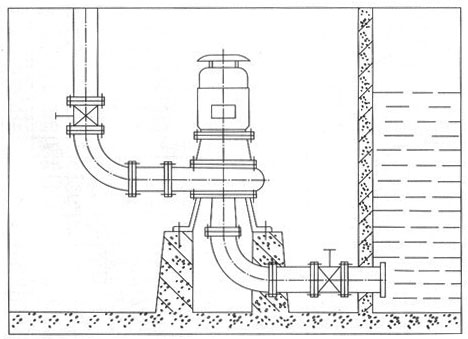

安裝示意圖
安裝說明
1、泵和管路應有各自支承件，不得將管路重量作用于泵上。
2、為了維護方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表以保證泵在額定揚程和流量范圍內運行，礴保泵的正常運行，提高水泵的使用壽命。
3、安裝泵時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響
4、安裝前應檢查水泵和電機的緊固情況和有無損傷。
5、輸送高溫液體肘為了不使泵承受管路的熱變形，泵座的底腳螺栓不匝固定，當管路系統在熱脹冷縮時，使泵能與管道一起移動。
使用注意事項
1、排污泵使月前應仔細檢查緊固件是否姐動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2、排污泵起動后，旋轉方旬從進口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二相線對調一下接線位置即可。
3、不得將電采長期處于低場程狀態下運行(一般使用揚程不得低于額定揚程的60%)，好控制在建議使甩揚程范圍以內，以防水泵因載而燒壞電機。
4、排污泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴禁水泵缺液運行，否則極易燒壞機械密封件。
5、如泵的零件為鑄鐵制成時，在冬季露天安裝時。應注意防止擊破，溫度特別低時，應加以保溫。
