產品概述

YW型液下式排污泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,并采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式污水泵的技術條件》標準。主要適用于企業單位廢水排放；城市污水處理廠排放系統；地鐵、地下室、人防系統排水站；醫院、賓館、高層建筑污水排放；住宅區的污水排水站；市政工程，建筑工地中稀泥漿的排放；自來水廠的給水裝置。液下式排污泵養殖場污水排放及農村農田灌溉。液下式排污泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。液下式排污泵使用條件水溫≤ 60℃，液體PH值為4～10。

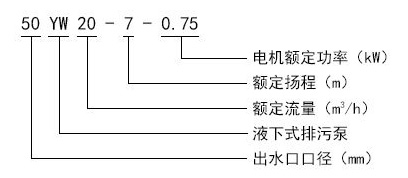

型號意義

產品用途

1、工廠、商業嚴重污染廢水的排放。

2、城市污水處理廠排水系統。

4、人防系統排水站、自來水廠的給水裝置。

5、醫院、賓館的污水排放。

6、市政工程、建筑工地。

7、勘探、礦山配套附機。

8、農村、沼氣池、農田灌溉。

主要特點

1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。

2、單管或雙管安裝：液下式排污泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。

3、降低維修成本：采用材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。

4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。

工作條件

1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用；

2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;

3、海拔高度不超過1000米；

4、輸送介質年粘度不超1000CP；

5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m;

6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;

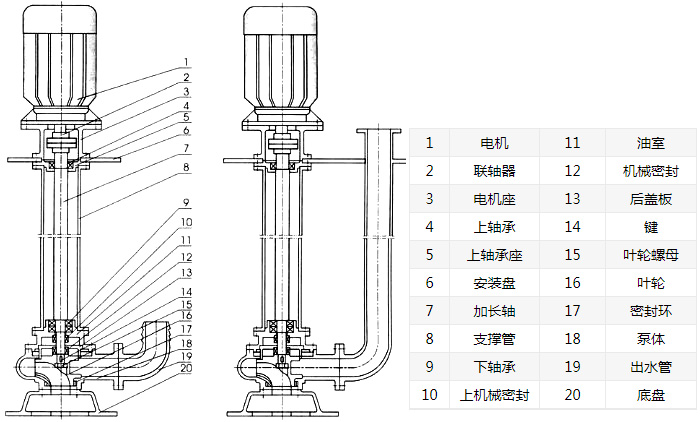

YW無堵塞液下式排污泵結構圖

技術參數

YW無堵塞液下排污泵的使用說明

1、安裝前應檢查泵和電機有無損傷，檢查緊固件緊固情況。

2、盤動泵軸檢查有無摩擦聲，同時檢查泵軸與電機軸同心度。兩聯軸節外園偏差數不超過0．5毫米。

3、接泵出液口之管路，應另設支架，不允許將其重量加于泵體上。

二、起動：

1、試驗起動，檢查電機轉向和泵要求是否一致。

2、關閉出口管路上的閥門和壓力表。

3、起動電機，并開后壓力表，慢慢打開出口管路閥門到所需位置，．直至正常運行。

三、停車：

1、慢慢關閉出口閘閥，停止電動機，關閉壓力表.

2、長期停車時，應將泵卸下，請理重裝，妥善保管。

1、關閉出液管閥門，卸掉法蘭上的聯結螺栓。

2、松開電機座和聯接端蓋螺栓，卸掉電機。

3、松開基礎上固定泵的螺栓，將泵取出，以清水沖洗，為防氧化。

4、拆下底座，泵體和出液管，松開葉輪螺母，取出葉輪。

5、拆下油室，機械密封，拆下加長管，軸承座，取出加長軸。

YW無堵塞液下排污泵的維護說明
