產品概述

ISWR臥式單級單吸熱水離心泵是在ISW型基礎上派聲生出適用熱水泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。ISWR系列臥式單級單吸熱水離心泵，是本公司技人員聯合國內外水泵專家選用優秀水力模型，在原ISW型離心泵之基礎上，加以改的一種新型泵種。在一般立式泵的基礎上進行巧妙組合設計而成。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

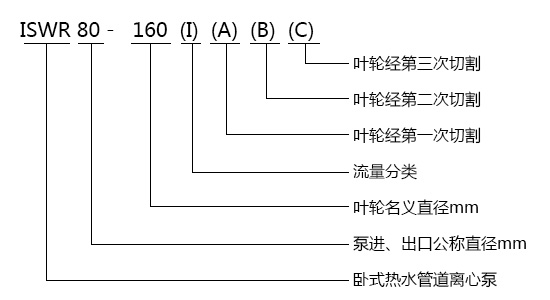

型號意義

工作條件

1、吸入壓力≤1.6MPa，或泵系統高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時熱水泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

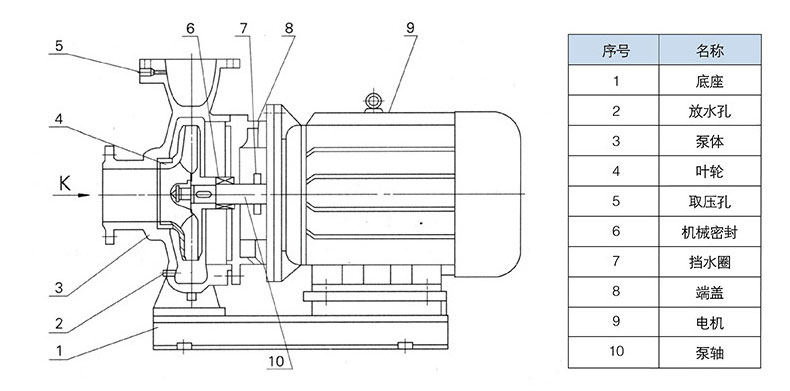

ISWR臥式熱水管道離心泵結構圖

產品特點

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質;配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承，簡易方便。

占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。

主要用途

1、isw臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓

及設備配套，使用溫度t≤80℃。

2、iswr臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。

3、iswh臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

4、iswb臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～+120℃。

ISWR臥式單級單吸熱水離心泵廣泛用于與涂料油漆行業、機械行業、制藥行業、食品飲料行業、日化行業、電子以及微電子行業、船舶及海洋工程行業等等。

技術參數
