產品概述

IRG立式熱水管道離心泵是根據ISO2858標準，并采用水力模型，同時參照有關標準研制設計而成成為SG型系列管道泵的替代產品。其所采用的技術標準、性能參數、試驗方法等都有效采用IS型離心泵有關的ISO標準，具有與IS型離心泵基本相同的性能參數。

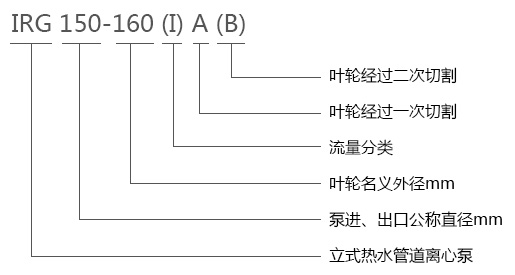

型號意義

產品特點

熱水管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

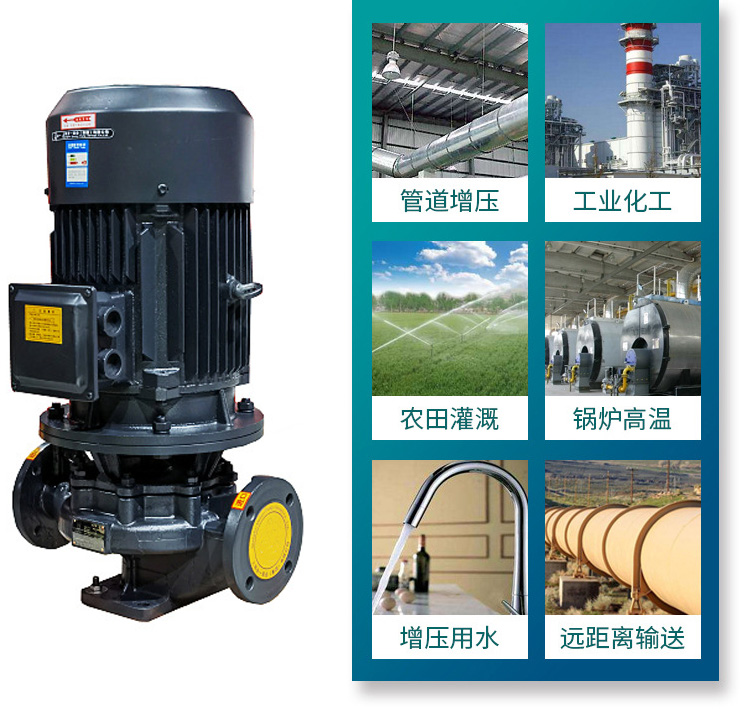

產品用途

IRG立式熱水管道離心泵廣泛適用于：能源、冶金、化工、紡織、造紙以及賓館、飯店等鍋爐高溫?zé)崴鰤罕醚h(huán)輸送及城市采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。

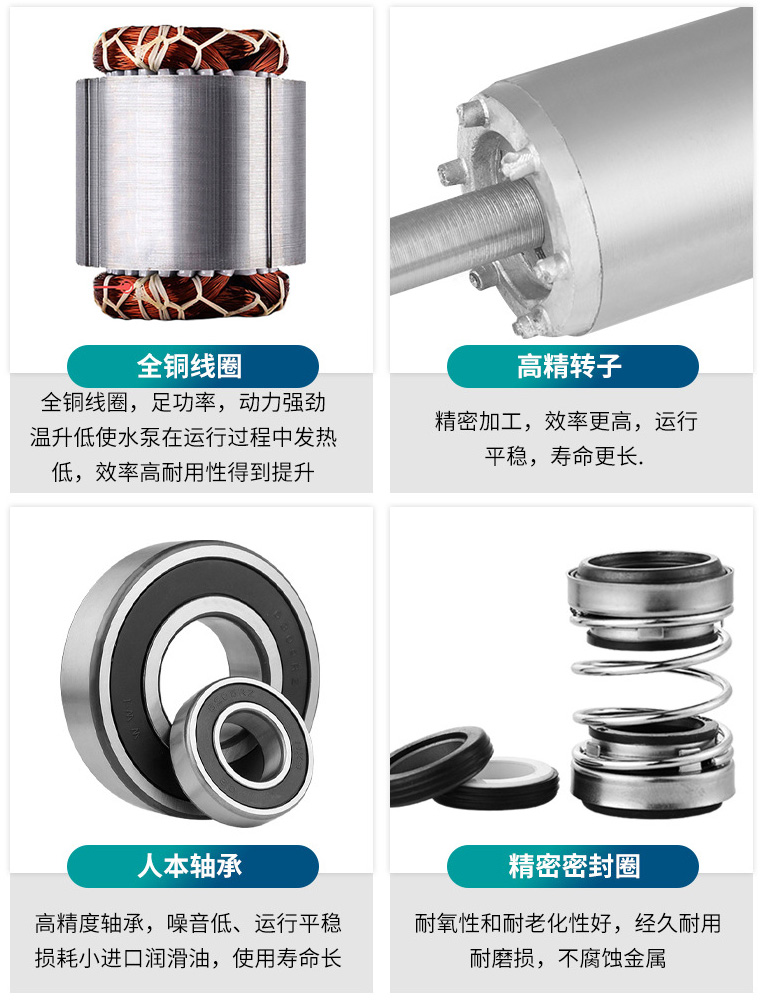

產品細節

1、全銅線圈，足功率，動力強勁溫升低使水泵在運行過程中發熱低，效率高耐用性得到提升；

2、高精轉子，精密加工，效率更高，運行平穩，壽命更長；

3、人本軸承，高精度軸承，噪音低，運行平穩損耗小進口潤滑油，使用壽命長；

4、精密密封圈，耐氧性和耐老化性好，經久耐用耐磨損，不腐蝕金屬。

工作條件

1、吸入壓力≤1.0MPa，或泵系統zui高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<40%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度<0.2mm。

技術參數
