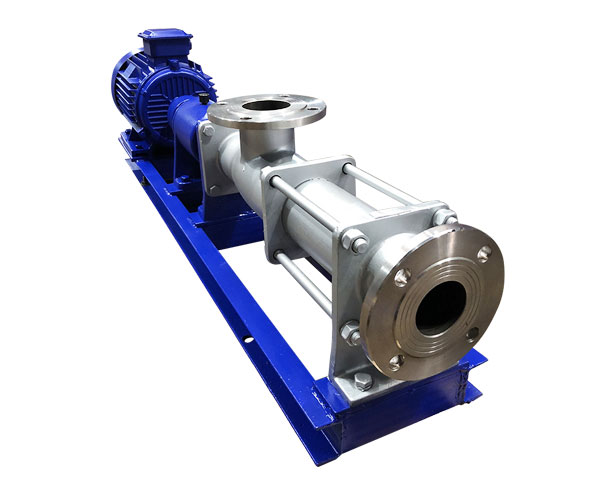

產品概述

FG型不銹鋼單螺桿泵是一種單螺桿式輸運泵,它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。單螺桿泵工作原理是當電動機帶動泵軸轉動時,螺桿一方面繞本身的軸線旋轉,另一方面它又沿襯套內表面滾動,于是形成泵的密封腔室。螺桿每轉一周,密封腔內的液體向前推進一個螺距,隨著螺桿的連續轉動,液體螺旋形方式從一個密封腔壓向另一個密封腔,擠出泵體。螺桿泵是一種新型的輸送液體的機械,具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。一種利用螺桿的旋轉來吸排液體的泵，它適于吸排黏稠液體。

工作原理

FG型不銹鋼單螺桿泵是利用螺桿的回轉來吸排液體的。由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸 入口和排出口之間， 就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷 向前推進的情形那樣，這就是不銹鋼單螺桿泵工作時，液體被吸入后就進入螺紋與泵殼所圍的密封空間，當主動螺桿旋轉時，螺桿泵密封容積在螺牙的擠壓下提高螺桿泵壓力，并沿軸向移動。由于螺桿是等速旋轉，所以液體出流流量也是均勻的。

不銹鋼單螺桿泵特點為：螺桿泵損失小，經濟性能好。壓力高而均勻，流量均勻，轉速高，能與原動機直聯。不銹鋼單螺桿泵可以輸送潤滑油，輸送燃油，輸送各種油類及高分子聚合物，用于輸送黏稠液體。

主要用途

產品優勢

型號意義

G	F	70	2	A
G系列單螺桿泵	過流部件材質	規格代號	泵級數（導程數）	高硬度轉子

使用范圍

單螺桿泵作為一款常用的泵類產品，流量可以根據用戶要求，通過改變泵的轉速來進行流量的調節，運行速度從低到高任意調節，泵的出口壓力分為兩級，每級的壓力為0.6mpa,G型螺桿泵廣泛應用與：

1、行業的應用、含有固體顆粒及短纖維物的污水泥漿的輸送，特別適應與油水分離器或者板框壓濾機的配套泵。

2、作為船艙夾板的清洗用泵，還可以作為石油化工業輸送各類油類產品的油泵使用、也可以輸送油水混合物、聚合物向地層內灌注之用。

3、醫藥或者日化行業采用高粘度泵作為輸送各種粘漿液體、乳化液體、或者各種軟膏類化妝品的輸送之用。

4、食品行業輸送例如粘稠淀粉、食用油、蜂蜜、糖漿、果醬、牛奶、肉沫或者下腳料的的輸送。

5、調速型高粘度泵還可以輸送各種發酵用的粘稠漿液、酒糟、糧食制品渣、其它固態物的粘稠液體。

6、印刷造紙行業使用的高粘度油墨或者PVC高分子塑料漿液以及各種濃度的紙漿。

7、采用調速型高粘度泵還可以作為水煤漿的輸送。

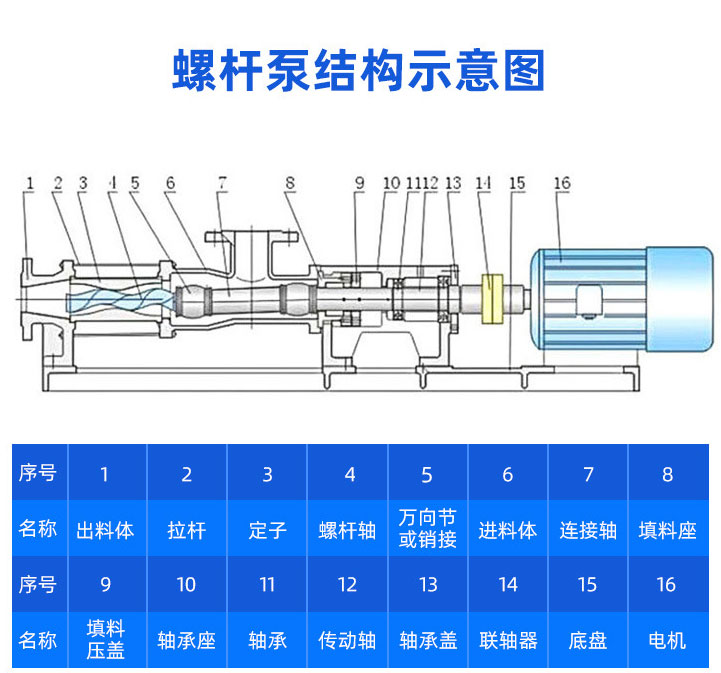

結構圖紙

技術參數

注意事項

常見故障及排除方法
