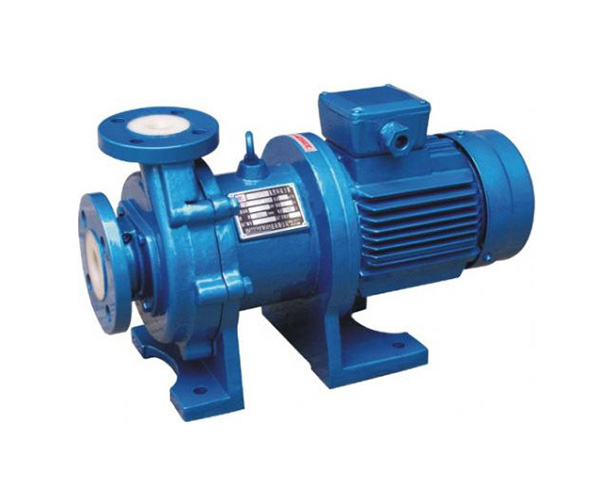

產品概述

CQB-F型耐腐蝕氟塑料磁力泵(襯氟磁力泵)采用磁力耦合傳動，不存在動密封點，因此徹底杜絕了一般軸傳動式離心泵軸封處跑、冒、滴、漏的現象。其過流部件采用氟塑料工業陶瓷制成，具有優異的耐腐性及密封性，不老化、無毒素分解等優點。CQB-F型襯氟磁力泵泵體采用鑄鐵，過流部件為氟塑料（FEP、PTFE、ETFE、PVDF、氟塑料合金）材質的磁力驅動泵，又稱為襯氟磁力泵，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質。

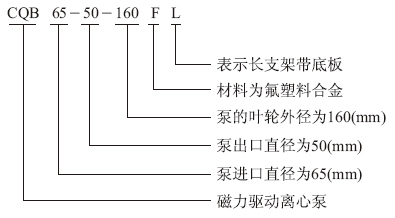

型號意義

產品用途

CQB-F型襯氟磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。

主要特點

CQB-F型耐腐蝕氟塑料磁力泵(襯氟磁力泵)泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀"塑料王"(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。 分類：目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用"氟塑料合金"制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。

工作原理

CQB-F型耐腐蝕氟塑料磁力泵(簡稱襯氟磁力泵)是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。 磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造"無泄漏車間"、 "無泄漏工廠，實現安全、文明生產的理想用泵。

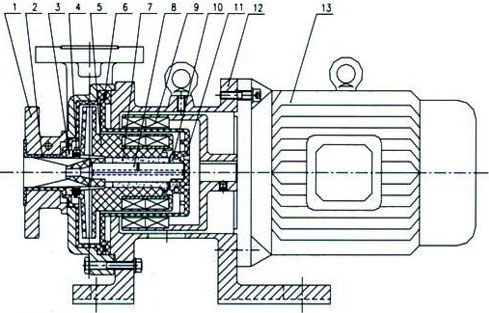

結構圖

1	進口法蘭	2	泵體襯套	3	靜環	4	動環
5	葉輪、內磁鋼總成			6	密封圈	7	軸承
8	泵軸	9	外磁鋼總成	10	止推環	11	隔離套
12	聯接架	13	電機

技術參數

型號	口徑		流量 m3/h	揚程 m	電機功率 KW
	進口	出口
CQB15-10-85F	15	15	1.8	8	0.12
CQB20-15-105F	25	18	3	12	0.37
CQB32-25-125F	32	25	3.2	20	0.75
CQB32-25-145F	32	25	3.2	25	0.75
CQB40-32-115F	40	32	6.3	15	0.75
CQB40-32-145F	40	32	6.3	25	1.5
CQB40-32-160F	40	32	6.3	32	2.2
CQB50-40-125F	50	40	12.5	20	2.2
CQB50-40-160F	50	40	12.5	32	3
CQB65-50-125F	65	50	25	20	3
CQB65-50-160F	65	50	25	32	5.5
CQB80-65-125F	80	65	50	20	7.5
CQB80-65-160F	80	65	50	32	11
CQB100-80-125F	100	80	100	20	11
CQB100-80-160F	100	80	100	32	18.5

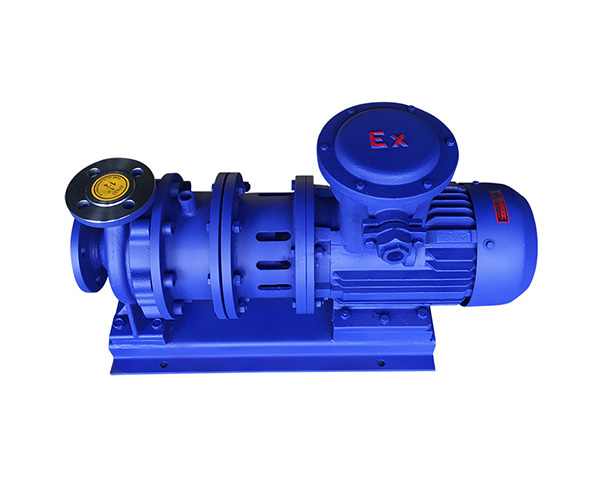

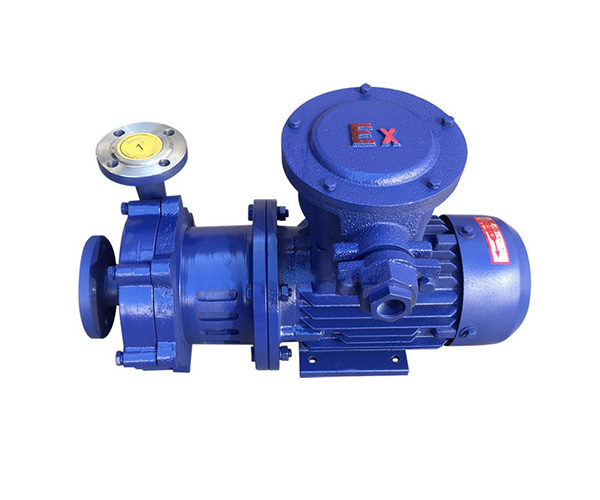

注：表中CQB32-25-125F~CQB100-80-160F都可配防爆電機

安裝使用與維護

1、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
2、CQB-F型襯氟磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
3、CQB-F型氟塑料磁力泵應水平安裝，不宜豎立，泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
4、檢查CQB-F型襯氟磁力泵電機旋轉方向是否與磁力泵轉向標記一致。
5、當抽吸液面高于CQB-F型氟塑料磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
6、CQB-F2型襯氟磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
